線棒

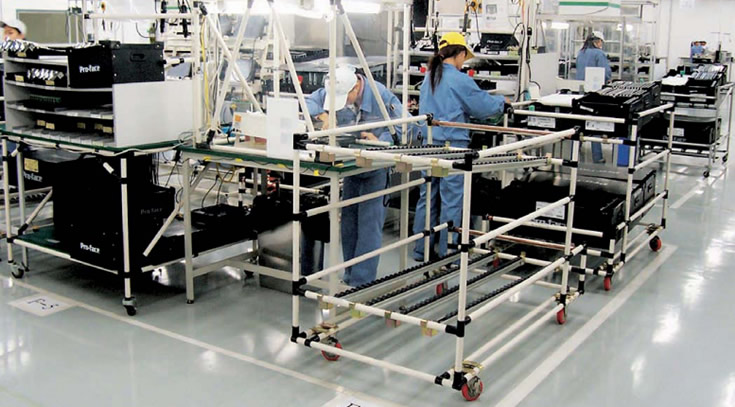

 線棒産品是由管件和聯接件組成的一種模塊化系統，可以将任何創造性的想法轉換成一種個性化的切合實際的結構，迅速實現操作人員對工作環境的構思和創意。并且制造簡單、迅速、低成本。
有了線棒産品的管件和聯接件，隻需要您的想象，您就可以搭建。它不單單隻是容易，并且十分有趣。線棒産品任何人都可以設計和安裝、可以設計成任意尺寸，同時非常輕巧和易于搬運。
1、線棒(也稱為覆塑管)，是帶有塑料樹脂塗層的焊接鋼管，
2、鋼管的内壁為防腐蝕的塗層
3、标準的線棒材料外徑為28mm。
|

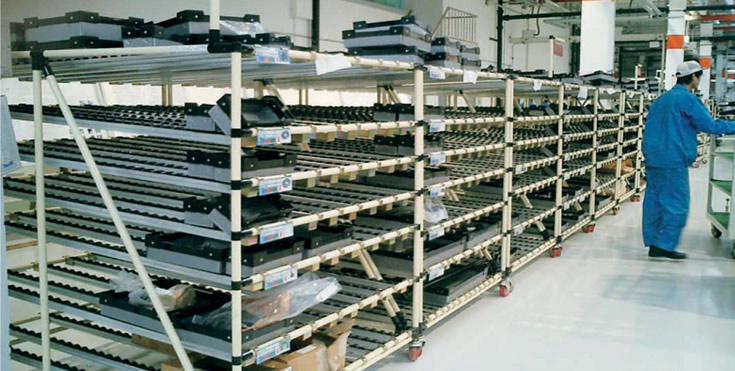

滾道
 1、滾道(也稱為滑道、流利條)，是由金屬滾道架、ABS滾輪、ABS保持條和彈簧鋼制成的滾輪軸組成，主要用于滑移貨架上。
2、标準的滾輪規格為Φ34×24.5mm，滾輪中心距為41.5mm，每米滾道有22個ABS滾輪。
3、金屬滾道架是由厚度為1mm的鍍鋅鋼闆制成。規格為44W×32Hmm；滾道含滾輪的總高為41.5mm。
|
線棒接頭：
|
H-1
|
|
H-2
|
|
H-3
|
|
H-4
|
|
H-5
|
|
|
|
H-6
|
|
H-7
|
|
H-9
|
|
H-10
|
|
H-12
|
|
|
|
H-13
|
|
H-14
|
|
H-15
|
|
H-16
|
|
|
|
線棒接頭組合方式：：
|
HJ-1
|
|
HJ-2
|
|
HJ-3
|
|
HJ-4
|
|
|
|
HJ-5
|
|
HJ-6
|
|
HJ-7
|
|
HJ-8
|
|
|
|
HJ-9
|
|
HJ-10
|
|
HJ-11
|
|
HJ-12
|
|
|

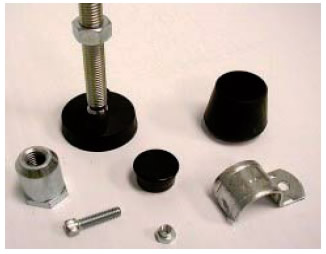

線棒附件：
|
J-140聯接件襯套
|
|
J-110塑料端蓋
|
|
J-49塑料地腳套
|
|
J-404金屬可調地腳
|
|
J-38桌面平墊圈
|
|
|
|
J-38B懸挂标簽座
|
|
EF-1008A單邊桌面夾頭
|
|
EF-1009B雙邊桌面夾頭
|
|
EF-2044DW滾道聯接件
|
|
EF-2044C滾道聯接件
|
|
|
|
EF-2044E滾道聯接件
|
|
EF-2044M滾道聯接件
|
|
EF-2044P滾道聯接件
|
|
EF-2044D滾道聯接件
|
|
M6内六角螺絲用于各種聯接件
|
|
|
|
M8螺絲用于安裝平闆式地腳
|
|
EF-1000A用于平闆式腳輪
|
|
EF-1002F用于平闆式腳輪
|
|
EF-1200L塑鋼調節地腳
|
|
EF-1012挂鈎
|
|
|
|
EF-1012A挂鈎
|
|
EF-3018零件盒挂闆
|
|
EF-4018平闆聯接件
|
|
J-171線束分割分隔件
|
|
牽引挂鈎A
|
|
|
|
牽引挂鈎B
|
|
角鋼底盤
|
|
|
钣金滾道與鋁合金滾道：
|
GD—B—4441钣金滾道
|
|
GD—B—4044钣金滾道
|
|
GD—B—4047钣金滾道
|
|
GD—B—6044钣金滾道
|
|
GD—B—8550钣金滾道
|
|
|
|
GD—B—4138钣金滾道
|
|
GD—L—4442鋁合金滾道
|
|
GD—L—4445鋁合金滾道
|
|
|
滾道連接件：
|
GD—B—4441钣金滾道
|
|
GD—B—4044钣金滾道
|
|
GD—B—4047钣金滾道
|
|
GD—B—6044钣金滾道
|
|
GD—B—8550钣金滾道
|
|
|
|
GD—B—4138钣金滾道
|
|
GD—L—4442鋁合金滾道
|
|
GD—L—4445鋁合金滾道
|
|
|
|
|
标準件：
 |
M6内六角螺栓、M6特殊厚螺母用于固定線棒夾頭；M8外六角螺栓、M8标準螺母用于固定EF一1000A／EF一1002F腳輪夾闆。
|
線棒成套連接件：
 |
| 聯結件可以有多種樣式的組合，滿足多種形式的線棒聯結方式，使線棒式柔性系統更具有靈活性和柔性，從而能改善工作環境，提高工作效率。
|

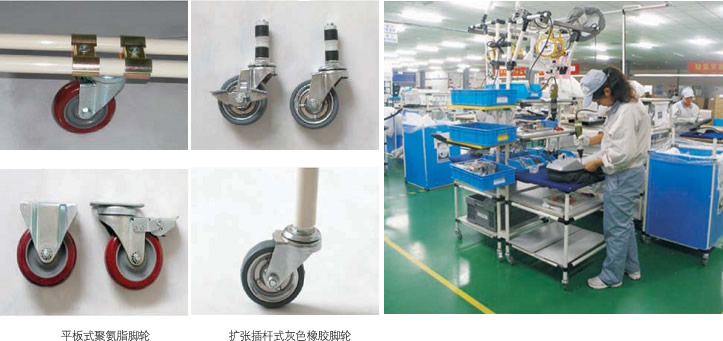

腳輪：
| 線棒用腳輪規格表： |
| 材質 |
規格 |
尺寸(直徑×輪寬) |
安裝高度 |
承重 |
應用 |
| 平闆式聚氨脂腳輪 |
4×1.25定向輪 |
100×32mm |
130mm |
136kg |
适用于重載場合，需配合二套腳輪夾頭同時使用，根據不同使用狀況選擇使用固定或活動輪。一套腳輪夾頭含EF-1000A、EF-1002F、M8各一隻 |
| 4×1.25活動帶刹車正刹 |
| 5×1.25定向輪 |
125×32mm |
157mm |
136kg |
| 5×1.25活動帶刹車正刹 |
| 4×2定向輪 |
100×51mm |
143mm |
274kg |
| 4×2活動帶刹車正刹 |
| 5×2定向輪 |
125×51mm |
165mm |
340kg |
| 5×2活動帶刹車正刹 |
| 擴張插稈式灰色橡膠腳輪 |
3×0.7活動輪 |
75×22mm |
95mm |
55kg |
适用于輕載場合，腳輪插稈直接與線棒内壁配合，不需要其他固件，安裝方便。 |
| 3×0.75活動帶刹車正刹 |
| 4×1活動輪 |
100×22mm |
120mm |
60kg |
| 4×1活動帶刹車正刹 |
|
 |
|
| 常用工具： |
 ■切割機（帶鋸床)——用于大量切割線棒和滾道場合
■手持切管器一用于切割線棒
■手鋸——用于切割線棒和滾道
■内六角扳手一用于組裝夾頭
■套筒扳手——用于組裝腳輪
■橡膠榔頭——用于組裝
■卷尺——用于測量
■锉刀——用于去除管内毛刺
■外圓刮刀——去除線棒管外壁毛刺
■内圓刮刀——去除線棒管内毛刺
■角尺——用于校準垂直度
|

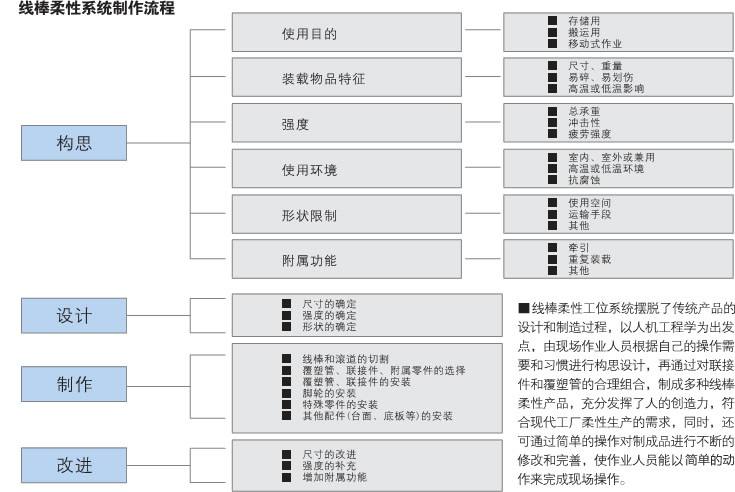

| 線棒柔性系統制作流程： |
 |
| 線棒長度計算方法： |
 ■示意圖顯示的線棒尺寸适合大多數場合，特殊情況參照各種連接件的規格。
1、外徑尺寸為900mm
2、中心距尺寸為867mm (設計圖一般都采用中心距尺寸)
3、線棒切割長度為
在外徑尺寸下：900-(165+35)×2=797mm
在中心距尺寸下：867-35×2=797mm
|
|
