鐵屑車(箱)主要用于機械加工行業中鐵屑和工業垃圾的裝卸和搬運。
|
分類：
鐵屑車(箱)根據其材質不同分為普通鐵屑車(箱)和不鏽鋼鐵屑車(箱)兩種。
1、普通鐵屑車(箱)采用普通冷軋鋼闆為材料，适合些對車身要求不高的場合；
2、不鏽鋼鐵屑車(箱)采用不鏽鋼為材料，耐油污，成本高，适合用于一些特殊場合。
3、提供輕、中、重型三種供您選擇。
|

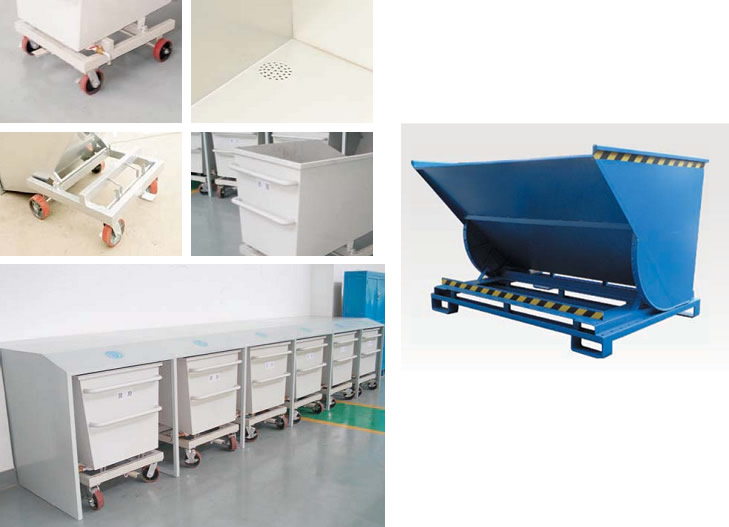

普通鐵屑車：
1、鐵屑車在重載和空載時傾倒用力幾乎相同，方便裝卸；
2、鐵屑車含有自銷裝置，可以防止運輸過程中出現翻轉情況
3、鐵屑車轉動部分有軸承座，保證翻轉的靈活性；
4、鐵屑車底部采用高強度耐油腳輪，确保車子推拉輕松自如
5、整車承重可達350kg。
|
 |
為滿足大部分機床(包括普通機床、數控機床等等)的要求，精心設計了兩種規格的鐵屑車。
型号與規格表
| 型号 |
規格(D×W×H)mm |
整車承重 |
| B-TC-001 |
1000×600×850 |
350 |
| B-TC-002 |
1200×700×970 |
350 |
|

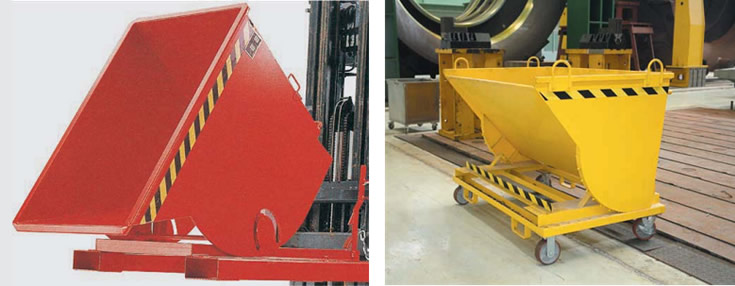

鐵屑車(叉車專用)
|
| 自卸式鐵屑車根據地心引力的原理設計，可實現鐵屑傾卸完後，自動複位，亦可設計為可堆垛結構。 |
 |

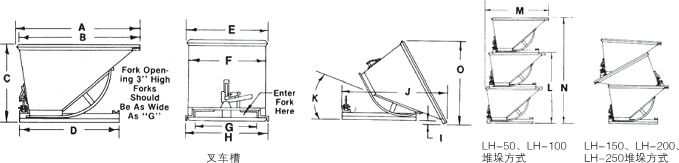

輕型自卸式鐵屑車
|
 |
| |
| 型号 |
LH-50 |
LH-100 |
LH-150 |
LH-200 |
LH-250 |
| 容量M3 |
45.72 |
0.9144 |
1.3716 |
1.8288 |
2.286 |
| 承重KG |
500 |
500 |
900 |
900 |
900 |
| A |
1270 |
15367 |
15367 |
15367 |
15367 |
| B |
12319 |
14986 |
14986 |
14986 |
14986 |
| C |
74295 |
946.15 |
946.15 |
112395 |
112395 |
| D |
9906 |
12192 |
12192 |
12192 |
12192 |
| E |
9906 |
9906 |
14478 |
14478 |
18034 |
| F |
9144 |
9144 |
13716 |
16002 |
17272 |
| G |
774.7 |
762 |
762 |
762 |
762 |
| H |
9779 |
981.075 |
981.075 |
981.075 |
981.075 |
| I |
2032 |
127 |
127 |
1143 |
1143 |
| J |
14986 |
1905 |
1905 |
2070.1 |
2070.1 |
| K |
29° |
20° |
20° |
25° |
25° |
| L |
13716 |
1860.55 |
1905 |
1905 |
1905 |
| M |
1397 |
16764 |
17018 |
1905 |
1905 |
| N |
2057.4 |
2774.95 |
19558 |
23749 |
23749 |
| O |
11938 |
14478 |
14478 |
14732 |
14732 |
| 自重KG |
2952 |
3336 |
3776 |
4072 |
4952 |
| 注意，當需要堆垛時，我們采用兩種不同的堆垛方式。 |

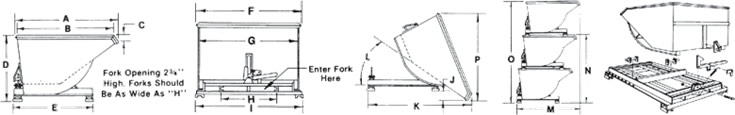

中型自卸式鐵屑車
|
 |
| |
| 型号 |
H-125 |
H-25 |
H-375 |
H-50N |
H-50 |
H-75 |
H-100 |
H-150 |
| 容量M3 |
0.1143 |
0.2286 |
0.2286 |
0.4572 |
0.4572 |
0.6858 |
0.9144 |
1.3716 |
| 承重KG |
700 |
1350 |
1350 |
1800 |
1800 |
2300 |
2700 |
2700 |
| A |
787.5 |
1168.4 |
1193.8 |
1250.95 |
1193.8 |
1498.6 |
1574.8 |
1701.8 |
| B |
774.5 |
4183.38 |
117.6 |
1174.75 |
1117.6 |
1409.7 |
1473.2 |
1517.65 |
| C |
- |
- |
63.5 |
133.35 |
63.5 |
76.2 |
101.6 |
203.2 |
| D |
444.5 |
673.1 |
787.4 |
901.7 |
787.4 |
927.1 |
977.9 |
1174.75 |
| E |
736.6 |
1079.5 |
1079.5 |
1079.5 |
1079.5 |
1219.2 |
1219.2 |
1384.3 |
| F |
787.5 |
762 |
812.8 |
812.8 |
990.6 |
990.6 |
990.6 |
1130.3 |
| G |
762 |
736.6 |
736.6 |
736.6 |
914.4 |
914.4 |
914.4 |
1041.4 |
| H |
635 |
596.9 |
596.9 |
596.9 |
768.35 |
768.35 |
768.35 |
901.7 |
| I |
787.5 |
806.45 |
806.45 |
806.45 |
990.6 |
990.6 |
990.6 |
1098.55 |
| J |
114 |
177.8 |
152.4 |
203.2 |
177.8 |
279.4 |
228.6 |
152.4 |
| K |
990.6 |
1435.1 |
1524 |
1651 |
1524 |
180.34 |
190.5 |
2159 |
| L |
45° |
45° |
42° |
42° |
42° |
41° |
35° |
35° |
| M |
- |
1320.8 |
1371.6 |
1549.4 |
1473.2 |
1651 |
1727.2 |
1854.2 |
| N |
- |
1308.1 |
1543.05 |
1765.3 |
1562.1 |
1847.85 |
1911.35 |
2324.1 |
| O |
- |
1943.1 |
2298.7 |
2628.9 |
2324.1 |
2755.9 |
2851.15 |
3467.1 |
| P |
749.3 |
1143 |
1168.4 |
1244.6 |
1168.4 |
1447.8 |
1473.2 |
914.4 |
| 自重KG |
203.2 |
320 |
336 |
336 |
368 |
464 |
480 |
600 |
| 注意，當需要堆垛時，我們建議在載重200KG到320KG之間選擇。 |

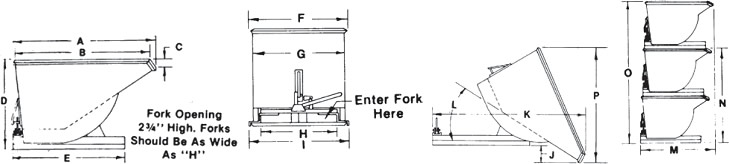

重型自卸式鐵屑車
|
 |
| |
| 型号 |
H-125W |
H-200 |
H-250 |
| 容量M3 |
1.3716 |
1.8288 |
2.286 |
| 承重KG |
2700 |
2700 |
2700 |
| A |
1574.8 |
1676.4 |
1701.8 |
| B |
1473.2 |
1511.3 |
1422.4 |
| C |
98.425 |
203.2 |
381 |
| D |
1016 |
1219.2 |
1397 |
| E |
1231.9 |
1435.1 |
1435.1 |
| F |
1447.8 |
1447.8 |
1447.8 |
| G |
1371.6 |
1371.6 |
1371.6 |
| H |
812.8 |
812.8 |
812.8 |
| I |
1473.2 |
1473.2 |
1473.2 |
| J |
203.2 |
127 |
101.6 |
| K |
1905 |
2209.8 |
2362.2 |
| L |
37° |
32° |
35° |
| M |
1879.6 |
1981.2 |
2006.6 |
| N |
2000.25 |
2406.65 |
2749.55 |
| O |
2984.5 |
3594.1 |
4127.5 |
| P |
1498.6 |
1651 |
1727.2 |
| 自重KG |
632 |
736 |
760 |
| 注意，當需要堆垛時，我們建議在載重2000KG到3200KG之間選擇。 |
|
