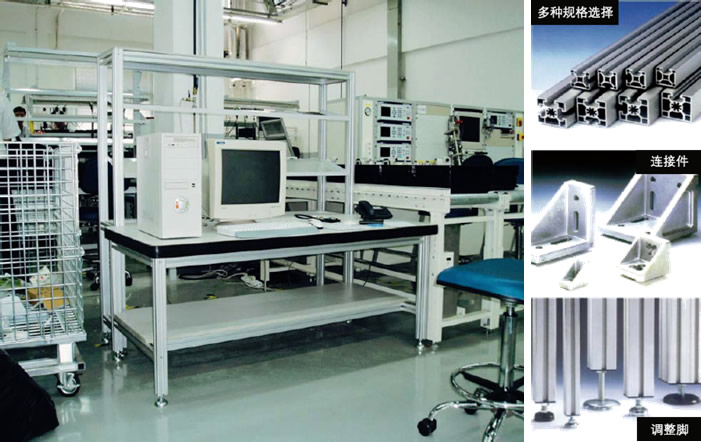

鋁型材系統與線棒系統類同，以其柔性化、靈活多變、擴展性強等特點，幫助現代企業降低物流成本、持續改善物流管理，使企業逐步走向精益生産；由鋁型材與種類豐富的聯接夾頭組合而成．可由現場工人根據自身條件和操作習慣，利用鋁型材系統自行設計工位器具，從而不斷提高工作效率，使物流的持續改進成為可能。
标準鋁型材有很多平面規格，但長度規格為6米。現有鋁型材平面規格型号為4040，其平面規格為：40×40(mm)，重量為2.02kg/m


20—4系列
型号: 20x20-4
重量: 0.5 kg/m
慣性矩Ix: 0.7 ×104
慣性矩Iy: 0.7 ×104
彎矩Wx: 0.7 ×103
彎矩Wy: 0.7 ×103
型号: 20x40-6
重量: 0.9 kg/m
慣性矩Ix: 1.2 ×104
慣性矩Iy: 4.6 ×104
彎矩Wx: 1.2 ×103
彎矩Wy: 2.3 ×103
型号: 20x80-10
重量: 1.4 kg/m
慣性矩Ix: 2.3 ×104
慣性矩Iy: 35.2 ×104
彎矩Wx: 2.3 ×103
彎矩Wy: 8.8 ×103

30—6系列
型号: 15x30-2
重量: 0.6 kg/m
慣性矩Ix: 0.7 ×104
慣性矩Iy: 1.5 ×104
彎矩Wx: 0.9 ×103
彎矩Wy: 1.0 ×103
型号: 30x30-4
重量: 1.0 kg/m
慣性矩Ix: 2.9 ×104
慣性矩Iy: 2.9 ×104
彎矩Wx: 2.0 ×103
彎矩Wy: 2.0 ×103
型号: 30x60-6
重量: 1.6 kg/m
慣性矩Ix: 5.7 ×104
慣性矩Iy: 20.5 ×104
彎矩Wx: 3.8 ×103
彎矩Wy: 6.8 ×103

40—8系列
型号: 40x40-4 新輕型
重量: 1.5 kg/m
慣性矩Ix: 8.7 ×104
慣性矩Iy: 8.7 ×104
彎矩Wx: 4.4 ×103
彎矩Wy: 4.4 ×103
型号: 40x60-4 輕型
重量: 2.2 kg/m
慣性矩Ix: 13.8 ×104
慣性矩Iy: 27.6 ×104
彎矩Wx: 6.9 ×103
彎矩Wy: 9.2 ×103
型号: 40x80-6 新輕型
重量: 1.5 kg/m
慣性矩Ix: 16.0 ×104
慣性矩Iy: 58.0 ×104
彎矩Wx: 8.0 ×103
彎矩Wy: 14.5 ×103

60—6系列
型号: 60x60-8 标準型
重量: 2.5 kg/m
慣性矩Ix: 37.2 ×104
慣性矩Iy: 37.2 ×104
彎矩Wx: 12.4 ×103
彎矩Wy: 12.4 ×103

80—8系列
型号: 80x80-8 輕型
重量: 4.1 kg/m
慣性矩Ix: 100.6 ×104
慣性矩Iy: 100.6 ×104
彎矩Wx: 25.2 ×103
彎矩Wy: 25.2 ×103
型号: 80x80-8 重型
重量: 5.2 kg/m
慣性矩Ix: 126.3 ×104
慣性矩Iy: 126.3 ×104
彎矩Wx: 31.6 ×103
彎矩Wy: 31.6 ×103

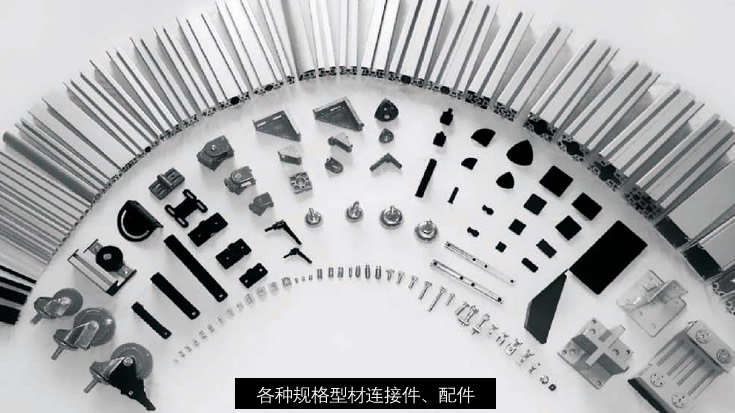

   鋁型材配件
基本型有十幾種，常用的料架形狀通過這些均能完成，體現了模塊化的思路。

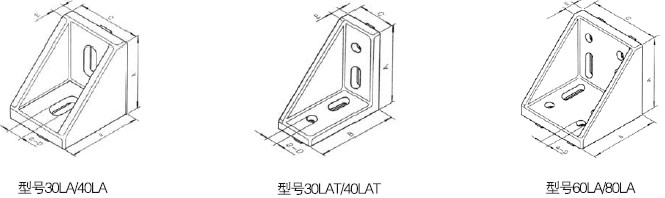

用于加強被連接型材點的支撐力，也可以用作需要移動位置的型材連接方式，材料采用鋁合金，連接用的T型螺栓及及螺母需另外配。

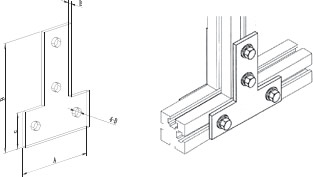

T型連接闆：用于型材高強度T形連接。采用T形螺栓或六角頭螺栓、内六角圓柱頭螺釘連接

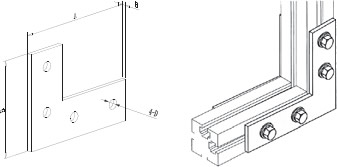

 L型連接闆：用于型材高強度L形連接。采用T形螺栓或六角頭螺栓、内六角圓柱頭螺釘連接
型号 A B C D E
30TL 85 85 26 Ф7 3.5
40TL 85 110 36 Ф9 4
型号 A B C D E
30TL 85 85 26 Ф7 3.5
40TL 85 110 36 Ф9 4

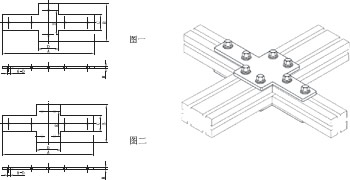

十字型連接闆：用于型材高強度T形連接。采用T形螺栓或六角頭螺栓、内六角圓柱頭螺釘連接
 一字型連接：用于型材高強度連接
型号 A B C D E F G 備注
3030SL 118 54 28 28 40 Ф6.5 4 圖一
4040SL 160 80 35 35 60 Ф6.5 5 圖一
3060SL 220 90 28 58 60 Ф6.5 5 圖二
3090SL 250 90 28 88 60 Ф6.5 5 圖二
4080SL 240 100 38 78 70 Ф6.5 5 圖二
型号 A B C D
10YL 110 9.8 6.1 M5
14YL 140 13.5 6.1 M6

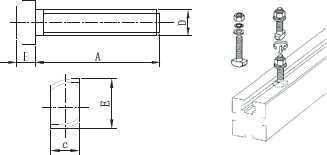

T型螺栓：T型螺栓直接放入型材槽内，安裝過程中它能自動定位鎖緊，常以法蘭螺母配合使用，是安裝角件等型材配件的好幫手。根據不同規格型材、槽寬及安裝要求可選用不同規格及長度的T型螺栓。

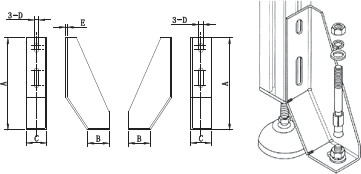

 闆底腳：用于設備與地面的固定。采用膨脹螺栓緊固。
型号 A B C D E
10TS6×20 20 4.5 6 M6 9.9
10TS6×25 25 4.5 6 M6 9.9
14TS8×25 25 6 8 M8 13.8
10TS8×30 30 6 8 M8 13.8
14TS8×35 35 6 8 M8 13.8
型号 A B C D E
40BJZ 170 80 38 8.5 3
40BJY 170 80 38 8.5 3
40BJZ-A 200 90 35 8.5 3
40BJY-A 200 90 35 8.5 3

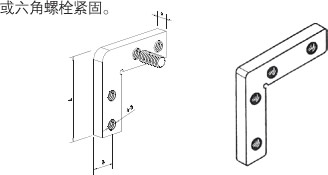

90度對角片：用于低、中強度L形連接，将型材銑成45度角，在将90度對角片插入型材槽内，采用螺絲或六角螺栓緊固。

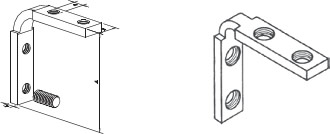

 槽用直角座：根型材的直角連接，安裝時将兩端分别插入用于兩型材槽坑内，将緊定螺釘鎖緊。
型号 A B C D
30DA 40 9.8 5 M5
40DA 44 13.6 6 M6
型号 A B C D
8CZ 35 8.1 3.5 M4
10CZ 45 10.1 4.5 M6
14CZ 55 13.8 5 M8

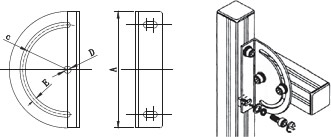

轉接闆：用于需要調整角度的結構
 T型連接組件：用于型材之間的T形連接。用鑽模在型材上鑽孔；然後在使用T型連接件組連接。
型号 A B C D E F 備注
ZB86 86 86 Ф60 Ф6.1 6.1 3 圖一
ZB96 96 96 Ф66 Ф8.1 8.1 3 圖一
ZBR40 110 25 R40 Ф6.1 6.1 3 圖二
ZBR50 130 30 R50 Ф8.1 8.1 3 圖二

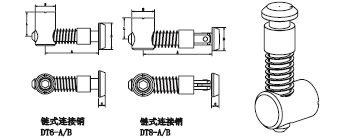

型号 A B C D L 備注
DT6-A 35 Ф14 3.8 Ф12 15 萬向型
DT6-B 36 Ф19.5 5.8 Ф19.5 20 萬向型
DT8-A 36 Ф14 3.8 Ф12 15 轉角型
DT8-B 36 Ф19.5 5.8 Ф19.5 22.5 轉角型

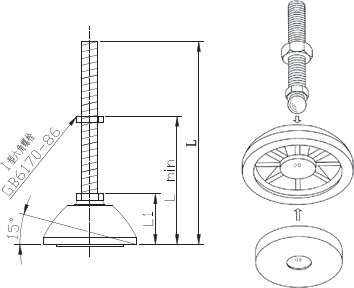

MC尼龍底腳組件：用于框架底部的支撐，減振性能好，具有自動調位作用，允許最大傾角15度，保證支撐杆垂直，消除支撐杆的彎曲力。

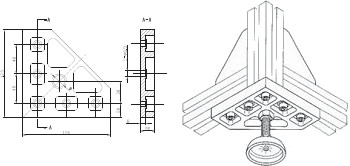

 底腳蓋闆：用于型材底腳的連接
型号 D d L L1 Lmin F
DJN50-M6 50 M6 98 28 33 1000N
DJN50-M8 50 M68 98 28 35 1500N
DJN60-M8 60 M8 102 32 39 1500N
DJN60-M12 60 M12 102 32 43 2000N
DJN80-M12 80 M12 108 38 49 2500N
型号 A B C D
4040GJ 40 40 8 M12
4060GJ 40 60 8 M12
6060GJ 60 60 8 M12
4080GJ 40 80 8 M12
8080GJ 80 80 8 M16

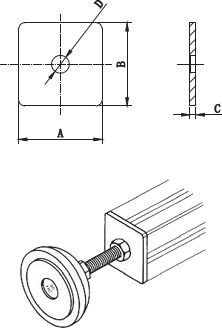

底腳轉接闆：4040DB用于4040、4040L型材框架的底部連接

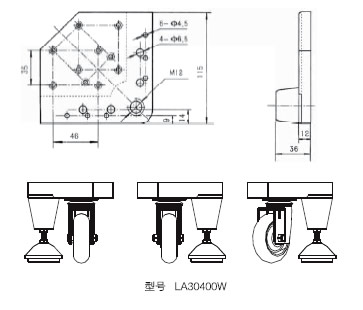

 腳輪組件：用于需要移動的設備
型号 D
4040DB-M12 M12
4040DB-M16 M16


   滾道聯接件
LV-2044DW滾道聯接件
LV-2044C滾道聯接件
LV-2044W滾道聯接件
LV-2044D滾道聯接件

   其它配件
端蓋既美觀又可避免型材尖角劃傷工人。
調節腳可用于一些需要固定的場合。
美觀而又符合人機工程學設計的把手，配合腳輪使用，使鋁型材系統移動時靈巧自如。



   鋁型材産品案例
鋁型材工作桌 鋁型材機床踏闆

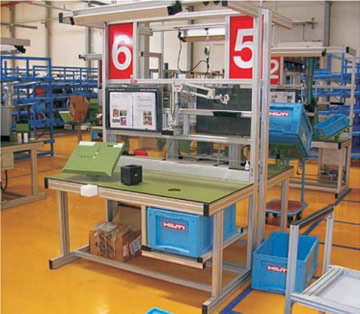

型材工作桌框架主要由各種規格型材組合而成，采用不同連接件連接，從而實現了不同的功能，比如可配文件看闆、燈具、氣動工具、吊抽、吊櫃等等。可自由搭配，結構簡單，充分體現了鋁型材作為柔性産品的優勢。
 型材機床踏闆主要采用40×40型材，腳踏闆采用3．0花紋鋼闆，防滑，主要做為機床輔助産品而設計，尺寸可根據客戶需求設計。

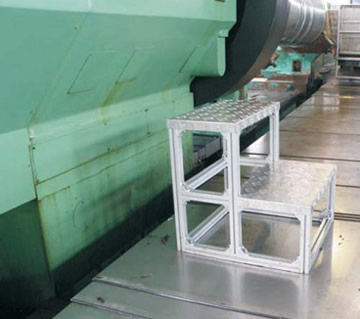

鋁型材登高梯 型材流利架

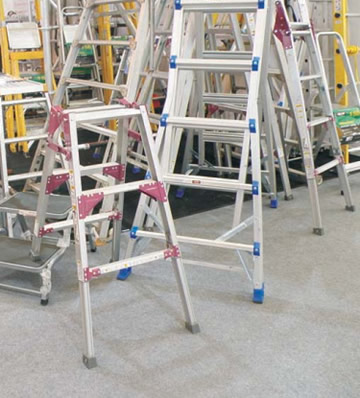

型材登高梯以其輕便、美觀等優勢，深得廣大用戶喜愛，我們可根據客戶使用環境為您設計各種不同的鋁型材登高梯，以滿足您的需求。

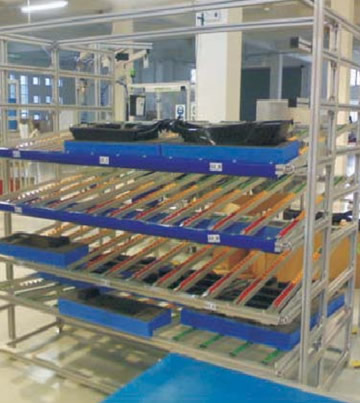

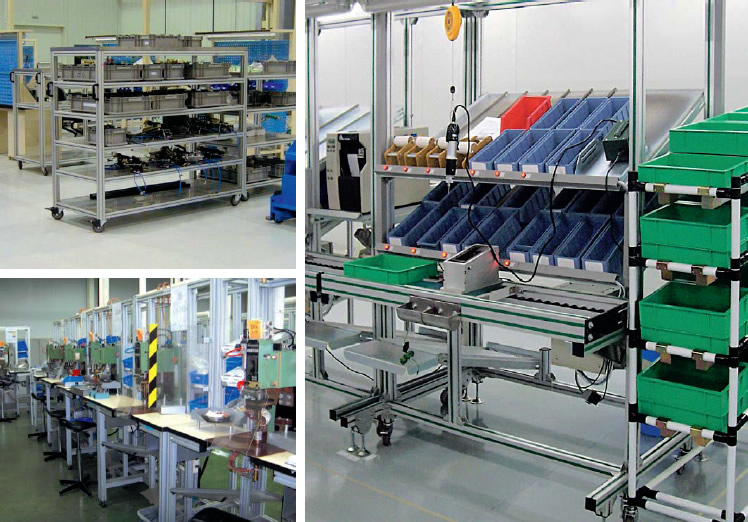

 型材流利架主要采用40×40型材，配合鋁型材滾道設計制作美觀、實用。主要适用于工作輕型零配件加工行業流水線，不同顔色滾道體現了不同的儲料情況
