   結構組件

鎖結構
管狀鎖采用保險櫃專用鎖具，互開率可達1/1000，一把鎖即可鎖緊所有抽屜。
全寬式把手/鎖扣
附透明PVC膠片及标示紙，對于産品分類儲存更具管理效果。鎖扣以防抽屜重載狀态下意外滑出，造成工具櫃／車傾翻。
專用滑軌
抽屜采用特殊滑軌設計，并用軸承滑動，承重更高，進出輕盈順暢。有單軌(EA)，雙軌(VA)，三節軌(LA)可選。
頂部置物框
可放置小型工具或零件，材料選用2mm冷紮鋼闆，四周折邊高度為20mm，表面顔色有黑色和綠色可選，内配黑色帶條紋防油膠墊。
把手
可使工具車輕便快捷移動，更易控制方向，材質為增強尼龍。
腳輪
由定向輪和帶刹車的萬向輪組成的底部轉輪組，使工具車轉向方便，進退自如，且可承受移動時因場地不平的造成沖擊。
腳輪标配有4×1.25″和4×2″二種。
底座
可防櫃體底部直接接觸地面後受潮腐蝕生鏽，亦可增加櫃體底部承載能力。
豎抽挂闆結構(選配)
根據現場使用需要抽出或收起豎抽挂闆，方孔挂闆可配合各種挂鈎使用，方便工具的存放。
可折疊層闆(選配)
根據現場使用需要展開或收起可折疊層闆，以增加頂部使用空間。

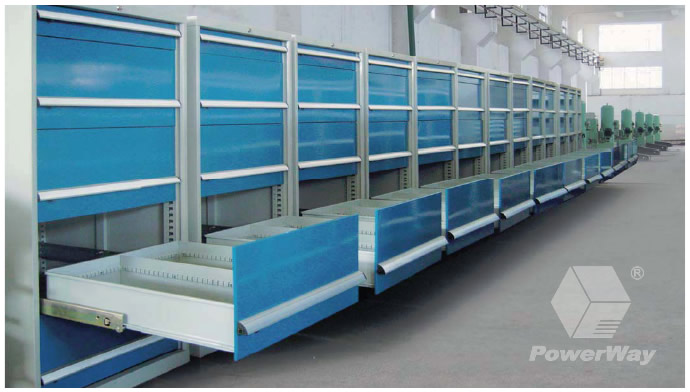

   抽屜及其内分隔組件
? 抽屜是工具櫃重要組成部分，是實現工具櫃更多功能的組件。
? 可選擇各種配件，彈性分隔空間，使各種工具儲存一目了然，不但可以保護工具，也節省尋找物料的時間，提高工作效率。

抽屜型号&規格：
型号 櫃體尺寸(W×D)mm 抽屜内尺寸(W×D)mm 有效使用面積M2
CSL 411×572 306×459 0.140
CSD 411×725 306×612 0.187
CFS 564×470 459×357 0.164
CFL 564×572 459×459 0.211
CFD 564×725 459×612 0.281
CMS 717×470 612×357 0.218
CML 717×572 612×459 0.281
CMD 717×725 612×612 0.375
CTL 870×572 765×459 0.351
CTD 870×725 765×612 0.468
CWL 1023×572 918×459 0.421
CWD 1023×725 912×612 0.558

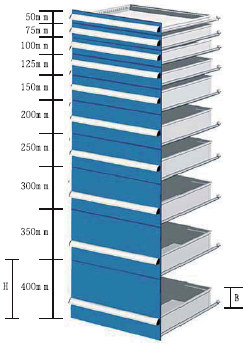

? 單個抽屜高度采用25mm倍數配置，從50mm至400mm，有多種規格可供選擇。
? 櫃體高度減lOOmm即為可配抽屜總高度，抽屜可在可配抽屜總高度範圍内随意配置。

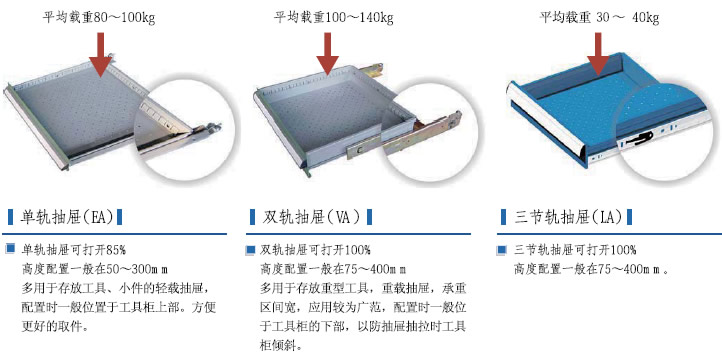

? 抽屜導軌有單軌、雙軌、三節軌可選，可全系選擇也可三種軌道混合配置。

抽屜高度H mm 50 75 100 125 150 200 250 300 350 400
屜牆高度B mm 33 52 77 77 127 127 127 127 127 127
可用高度 單軌mm 36 61 86 111 136 186 236 286
雙軌mm   54 79 104 129 179 229 279 329 379



   抽屜分類及承重

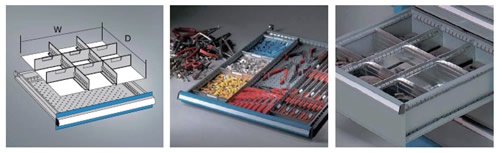

   抽屜内分隔組合形式：
存放中、小零配件等物品，可選用槽隔闆及分隔闆進行分隔，分隔靈活、可變。
抽屜類型 單個抽屜高度H＝75～125mm 單個抽屜高度H>150mm
CSL 2×3 2×2
CSD 2×3 2×2
CFS 3×2 2×2
CFL 3×3 2×2
CFD 3×3 2×2
CMS 3×2 2×2
CML 3×3 2×2
CMD 3×3 2×2
CTL 3×3 2×2
CTD 3×3 2×2
CWL 3×3 2×2
CWD 3×3 2×2



   抽屜組件

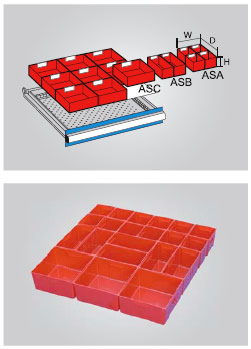

  塑料分類盒
存放小型零散零配件，也可選用獨立單元的塑料分類盒進行分隔，分隔靈活、可變，常應用于高度100mm之内的抽屜。
抽屜高度 型号 規格W×D×H(mm) 材質
50mm ASA50 75×75×25 ABS
ASB50 150×75×25 ABS
ASC50 150×150×25 ABS
75mm ASA75 75×75×45 ABS
ASB75 150×75×45 ABS
ASC75 150×150×45 ABS
100mm ASA100 75×75×70 ABS
ASB100 150×75×70 ABS
ASC100 150×150×70 ABS

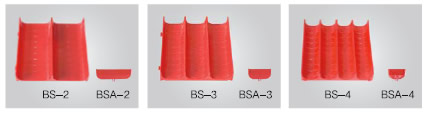

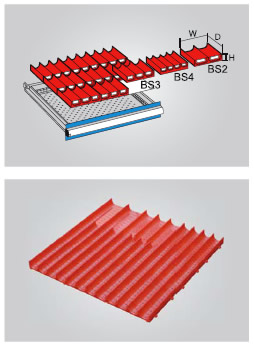

  塑料分類槽/隔片
存放中、小零配件等物品，也可選用塑料分類槽配合隔片進行分隔，分隔靈活。常應用于高度100mm之内的抽屜。
塑料分類槽 型号 規格W×D×H(mm) 槽寬 材質
二槽 BS-2 152×152×35 71 ABS
三槽 BS-3 152×152×35 46 ABS
四槽 BS-4 152×152×35 33 ABS
隔片 型号 規格W×D×H(mm) 材質
二槽用 BSA-2 70×30 ABS
三槽用 BSA-3 46×30 ABS
四槽用 BSA-4 33×30 ABS


  槽隔闆
用于抽屜内縱向分隔，分隔間距為17mm的倍數，以便更多和靈活的分隔抽屜空間，槽闆有沖壓均布的緊密孔，以便配合分隔闆分隔抽屜空間。
型号 抽屜高度 槽隔闆高度 槽隔闆長度
CT-001-1 50 31.5 456mm/609mm
CT-001-2 75 50 456mm/609mm
CT-001-3 100-125 71 456mm/609mm
CT-001-4 150-400 121 456mm/609mm


  分隔片
與分隔槽配合使用，保證分隔單元均勻分布
型号 抽屜高度 分隔闆高度 分隔闆可選長度
CT-002-1-6U 50 31 (6U)98mm/(8U)149mm
CT-002-2-8U 75 50 (12U)200mm/(13U)217mm
CT-002-3-12U 100-125 71 (14U)234mm/(15U)251mm
CT-002-4-13U 150-400 121 (16U)302mm


  固定銷
采用Φ6鋼筋制作并鍍鋅處理，對于抽屜内老虎鉗、扳手等的固定抽屜内部整潔起到很好的作用。
型号 抽屜高度 固定銷直徑 固定銷高度
CT-ACB-1 50 Φ6 30
CT-ACB-2 75 Φ6 48
CT-ACB-3 100-400 Φ6 70


  塑料固定座
塑料固定座，采用嵌件工藝，主要用于固定圓盤、鋸齒内物品，結合泡沫塑料墊使用效果更佳。
型号 直徑 高度 備注
CT-ACH-016 Φ16 26 采用嵌件工藝，塑料為ABS材料，結構穩定、美觀
CT-ACH-026 Φ26 Φ26
CT-ACH-032 32 26


  波紋闆
采用冷紮鋼闆折邊成型，主要用于圓軸類物品的存放，并對物品進行分類。
型号 抽屜高度 規格
CT-005 适用于所有高度抽屜 445×200×10


  波紋闆分隔
在波紋闆的基礎上擴展了其功能，使波紋分隔闆在具備了波紋闆功能的同時，可做為一個物料盒存儲不同的物料，單獨移動操作方便。
型号 抽屜高度 規格 槽間距
CT-006 适用于所有高度抽屜 457×203×30 17


  彈簧夾
采用抗震塑支撐和塑料帶組成，為防止抽屜内工具移動，适合存儲扳手、螺絲刀或者锉刀等。
型号 規格
CT-007-1(18夾) 440
CT-007-2(24夾) 590


  三角架
三角架固定在抽屜底部，采用紅色抗震塑料制成，主要用于固定各種長杆型刀杆等
型号 規格
CT-008 75×45×25


  可形裁泡沫塑料墊
采用可裁、減震泡沫塑料，客戶可根據所要存放物品工具實際形狀裁剪，實用方便。
型号 櫃體規格 膠墊規格 膠墊厚度
CT-009-1 27U×36U/36U×27U 600×447 20
CT-009-2 36U×36U 600×600 20
CT-009-3 54U×36U 906×600 20


  抽屜内防油膠墊
鋪設于抽屜内部防滑，可根據實際尺寸訂制。
型号 櫃體規格 膠墊規格 膠墊厚度
CT-010-1 18U×27U 300×450 2
CT-010-2 18U×36U 300×450 2
CT-010-3 27U×27U 450×450 2
CT-010-4 27U×36U/36U×27U 450×600 2
CT-010-5 36U×36U 600×600 2
CT-010-6 45U×36U 750×600 2
CT-010-7 54U×36U 900×600 2


  扳手架
專門針對扳手存儲設計固定在抽屜底部，采用冷紮鋼闆成型後鍍鋅處理。
型号 規格
CT-011
