·三級門架具有二極門架相同的視野效果
·基本車型門架包含側移，并且不降低提升能力，具有外置全視野，低視角的結構特點
·配重與車架采用挂式連接。結構可靠
·主要部件全部安裝在車架外倒，維修及保養十分方便
·四支點轉向系統可實現180°轉角(相同于蘭支點轉向特性)。轉彎半徑小。節省通道距離
·駕駛棚為全懸浮結構，提高駕駛舒服性
·四級門架升高6m的電動叉車可進集裝箱操作，克服了三級門架6m的電動叉車不能進入集裝箱操作的缺點，大大提高了倉儲工作的效能

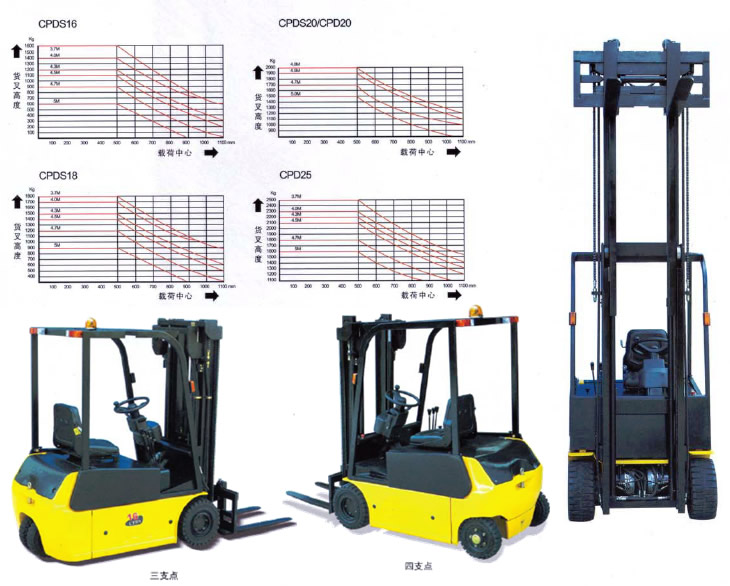

·嚴格按照叉車的載荷曲線圈中所允許的剩餘載荷進行操作，嚴禁超載使用
|
 |
 |
| 型号 |
CPDS16 |
CPDS18 |
CPDS20 |
CPD20 |
CPD25 |
| 類型 |
三支點 |
三支點 |
三支點 |
四支點 |
四支點 |
| 額定載重量(Kg) |
1600 |
1800 |
2000 |
2000 |
2500 |

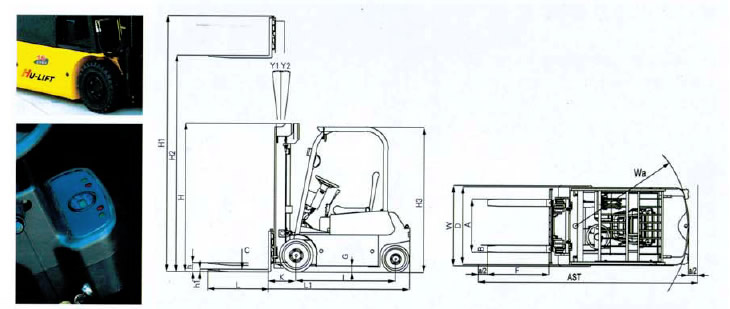

| 載荷中心距 C(mm) |
500 |
500 |
500 |
500 |
500 |
| 門架傾角(前/後) Y1/Y2(°) |
6.5°/6.5° |
6.5°/6.5° |
6.5°/6.5° |
6.5°/6.5° |
6.5°/6.5° |
| 貨叉寬度 A(mm) |
200-1000可調 |
200-1000可調 |
200-1000可調 |
200-1000可調 |
200-1000可調 |
| 貨叉尺寸 L×B×h1(mm) |
920×100×35 |
920×100×35 |
1070×100×40 |
1070×100×40 |
1070×100×45 |
| 最小轉彎半徑 Wa(mm) |
1540 |
1560 |
1660 |
1660 |
1660 |
| 自由提升高度 h(mm) |
145 |
145 |
150 |
150 |
150 |
| 叉車長度(不含貨叉) L1(mm) |
1905 |
1905 |
2025 |
2025 |
2075 |
| 總寬 W(mm) |
1060 |
1060 |
1120 |
1120 |
1120 |
| 貨叉最大起升高度 H2(mm) |
3000（含3000mm以上，6000mm(含)以下的其它高度可選 |
| 門架收縮高度 H(mm) |
2085(最大起升高度為3000mm) |
| 門架打開最高高度 H1(mm) |
3980(最大起升高度為3000mm) |
| 頂棚高度 H3(mm) |
2000 |
| 最小離地間隙 G(mm) |
90 |
| 側移範圍 a/2(mm) |
左右各100mm |
| 軸距 I(mm) |
1360 |
1360 |
1465 |
1465 |
1465 |
| 行駛速度(滿載/空載) (mm/s) |
14/14 |
14/14 |
13/13 |
13/13 |
13/13 |
| 起升速度(滿載/空載) (mm/s) |
290/490 |
280/480 |
240/450 |
240/450 |
240/450 |
| 爬坡角度(滿載/空載) (%) |
15/20 |
15/20 |
15/20 |
15/20 |
12/20 |
| 最小直角通道 AST(mm) |
3370 |
3370 |
3480 |
3480 |
3530 |
| 輪距(前/後)D/d(mm) |
902/175 |
902/175 |
912/175 |
912/926 |
912/926 |
| 前輪型号 |
18×7-8 |
18×7-8 |
200/50-10 |
200/50-10 |
200/50-10 |
| 後輪型号 |
15×4.5-8 |
15×4.5-8 |
15×4.5-8 |
15×4.5-8 |
15×4.5-8 |
| 驅動電機 (KW) |
5.5(德國ZF) |
| 油泵電機 (KW) |
8.6 |
| 控制系統 |
MOSFET(意大利ZAPI) |
| 電池參數(Ah/V) |
500/48 |
550/48 |
600/48 |
600/48 |
650/48 |
| 淨重(含電池)(kg) |
3000 |
3100 |
3250 |
3250 |
3350 |
◆标準配置為實心輪胎．座椅帶扶手和安全帶，警示燈
◆二節3M集裝箱門架可選配。集裝箱門架自由提升高度為11OOm
◆二節門架貨叉升高高度為3.3m、3.5m、4m、4.5m、5m可選配
◆三節門架貨叉升高高度為4.5m．4.8m、5m、5.5m、6m可選配
◆四節門架貨叉升高高度為6m、7m、8m、9m可選配
◆充電器标準的電壓為220V／50Hz，380V/50Hz可選配 |
|
